OMTD はどのようにして昼間の透明性と夜間の照明を実現するのですか?

概要：原理と階層構造

OMTD は、パターン化されたリソグラフ電極と液晶 (LC) 層を組み合わせて、電源が入っていないときは効果的に光学的に中性であり、駆動すると可視光マッピング面になるフィルムを生成します。コアスタックには通常、透明な基板、透明な導電性トレース、リソグラフィーによって生成されたパターン化されたピクセル電極層、制御された厚さの液晶セル、および薄い保護封止材が含まれます。各要素は、アイドル状態 (日中) での散乱、反射、色合いを最小限に抑えるように最適化されており、夜間に作動すると高いコントラストと明るさを提供します。

日中の透明度を実現する仕組み

日中の不可視性は、光学マッチングと LC アライメントの結果です。主なメカニズムは次のとおりです。

• 屈折率の一致 - 基板材料と接着剤は、その屈折率が非駆動状態の LC と封止材に厳密に一致するように選択され、フレネル反射と散乱を低減します。
• ホメオトロピックまたはプラナー LC 配向 — LC 分子は事前に配向されているため (ラビングされたポリイミドまたは光配向によって)、透過光が最小限の複屈折で通過し、透明度が維持されます。
• 超薄型セル ギャップ — 制御されたナノからミクロン スケールのセル間隔により位相差が低減され、可視波長全体にわたってフィルムが光学的に中立に保たれます。
• 透明な電極と最小限のメタライゼーション - パターン化された電極には、ITO、超微細金属メッシュ、または透明度が高く視覚的フットプリントが無視できる導電性ポリマーが使用されています。

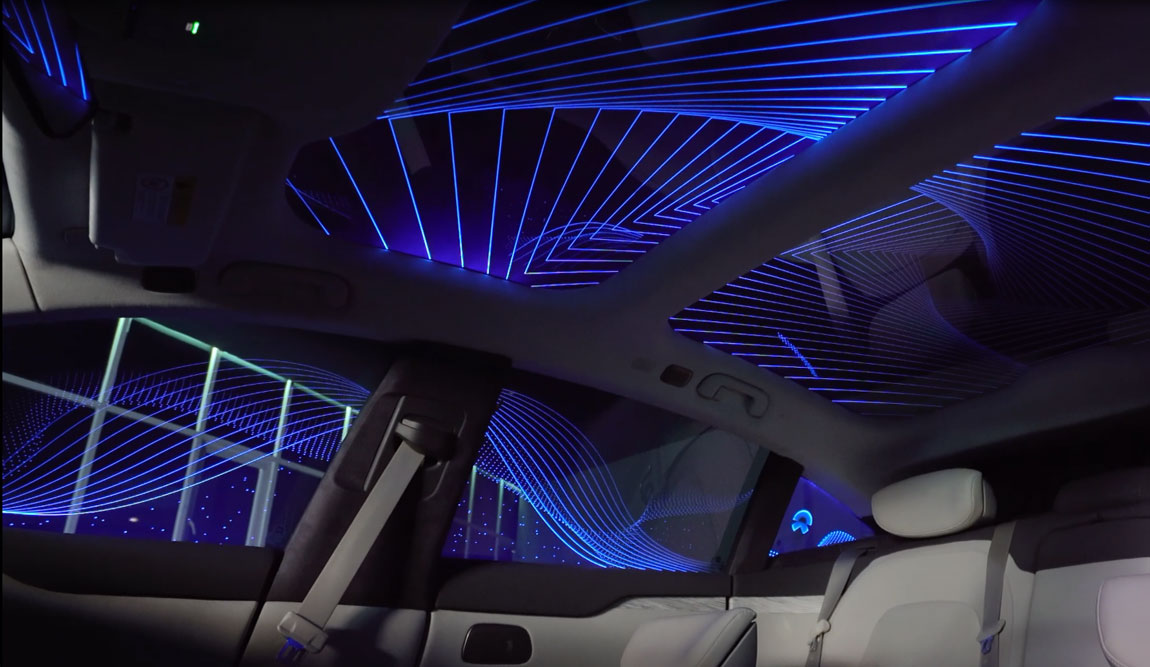

夜間照明とマッピングの仕組み

夜には、 OMTDフィルム アクティブな光学素子になります。照明は、液晶状態を変化させる電圧波形でピクセル領域を駆動するか、専用の光源から注入される光を変調することによって生成されます。一般的には、次の 2 つの実践的なアプローチが使用されます。

• バック/エッジ照明を備えた透過モード - LED (エッジ照明またはラミネートの背後) が、駆動された LC ピクセルを通過する光を供給します。電圧により LC の向きが変化し、通過を許可または遮断し、目に見えるパターンを形成します。
• 散乱/反射モード — 駆動されたピクセルが LC を散乱状態に切り替える (または微細構造を切り替える) ため、周囲光または入射光が観察者に向かって散乱され、強いバックライトを当てずに明るいマッピング領域が作成されます。

パターンの生成は、リソグラフィーで定義された電極グリッドによって処理されます。マイクロコントローラーまたは車両ヘッド ユニットは、ドライバー電子機器にラスターまたはベクトル コマンドを送信し、ピクセルごとの電圧を適用して、グレースケール、シンプルなアニメーション、または高コントラストのロゴを実現します。明るさは LED 駆動電流とパルス幅変調によって制御されます。見かけの鮮明さは、ピクセルピッチと観察距離によって異なります。

自動車ガラスへの組み込み

フィルム統合オプションはパフォーマンスと保守性に影響します。

• ガラス層の間にラミネート — フィルムはラミネート中間層 (PVB/SGP) の内側に配置されます。これにより、機械的保護、最高の光学均一性、フロントガラスや固定窓に適した耐久性が実現します。
• 内側のガラスに接着剤で後付け - 交換可能であることが望ましいサンルーフやリアウィンドウに適しています。光学性能は接着指数と気泡制御に依存します。
• エッジシールされたモジュール — フィルムは統合された LED とコネクタを備えた交換可能なカセットになっており、サービスを簡素化しますが、小さなベゼルが追加されます。

電気および制御に関する考慮事項

OMTD には、低電圧ドライバーとデジタル制御インターフェイスが必要です。典型的な要素:

• ワイヤーハーネスの複雑さを軽減するために、多重化によりピクセル電圧をソース/シンクするドライバー ASIC。
• LED アレイとドライバー レール用の DC-DC 変換を備えた車両 CAN/12V システムに接続された電源管理。
• CAN、LIN、または専用シリアル (SPI/I2C) を介した通信によるコンテンツと輝度のスケジューリング。安全インターロック（特定の運転モードでは無効にするなど）は不可欠です。

熱、耐久性、環境性能

実際の展開では、極端な温度、紫外線暴露、機械的ストレスに注意する必要があります。推奨されるエンジニアリング手法:

• 少なくとも -40 °C ～ 85 °C の動作範囲を持つ LC 材料と接着剤を選択し、熱サイクル後に目に見える曇りがないことを確認してください。
• 長年の太陽光暴露による黄変や劣化を防ぐために、ガラスのラミネートには UV 安定性のカプセル材と UV フィルターを使用してください。
• 機械的耐摩耗性: 外側のガラスがフィルムを保護しますが、微細な傷を避けるために内側表面の洗浄手順と樹脂の硬度を検証する必要があります。

安全、規制、人的要因

規制遵守は非常に重要です。主な懸念事項は次のとおりです。

• ドライバーの注意散漫 — コンテンツはガイドラインに従う必要があります。ドライバーの主な視界内での移動やハイコントラストのアニメーションを避け、簡単に無効化できる機能を提供します。
• ガラス規格 - ラミネートまたはコーティングされた窓は、FMVSS/CADR/UNECE ガラスの透過率、霜取り性能、および飛散性能を満たしている必要があります。
• EMC と EMI — ドライバーと LED ドライバーは、車両システムとの干渉を避けるために、自動車の EMC 制限に準拠する必要があります。

カスタマイズ、ピクセルデザイン、ビジュアルパフォーマンス

デザイン変数によって最終的なビジュアル品質が決まります。

• ピクセルピッチとフィルファクタは、鮮明さとロゴの忠実度を制御します。近距離で観察するには、より微細なリソグラフィーが必要です。
• グレースケールは、電圧レベル、LED の PWM、または一時的なディザリングによって実現されます。カラー機能は多波長光の注入またはカラー フィルター レイヤーに依存するため、複雑さが増す可能性があります。
• 適応型輝度センサーにより、夜間/日中の自動スケーリングが可能になり、まぶしさを避けて電力を節約します。

ライフサイクル、メンテナンス、生産に関する考慮事項

製造およびサービスの計画では、以下に対処する必要があります。

フィールドメンテナンスでは、可能な限り交換可能なモジュールを優先する必要があります。予想される動作寿命は、LED と LC の選択によって異なります。車載グレードのコンポーネントを使用する場合、控えめな目標は、適切な熱管理を行った場合の 5 ～ 10 年または 10 万スイッチ時間です。

エンジニア向け実装チェックリスト

• 必要なピクセル解像度と表示距離を定義して、リソグラフィーの仕様を設定します。
• 光学的および熱的安定性が検証された範囲を持つ LC 材料および接着剤を選択してください。
• 車両統合とEMCコンプライアンスを念頭に置いて、LEDインジェクションとドライバーエレクトロニクスを設計します。
• ラミネートプロセスと環境テスト（UV、湿度、熱サイクル、振動）を計画します。
• 安全インターロック、ユーザー制御、規制レビューをシステム要件に組み込みます。

結論 — 実際的なトレードオフ

OMTD は、日中はほとんど目に見えない光学的動作と、夜間の視認性の高い低出力マッピングされた出力という実用的なバランスを実現します。エンジニアリング上のトレードオフは、ピクセル密度と製造性、永続性と保守性、明るさと潜在的なグレアに重点を置いています。導入を成功させるには、設計サイクルの早い段階で材料、積層方法、ドライバー電子機器、規制上の安全機能を調整し、実際の環境および人的要因のテストで検証します。
